Laminointi leimaus Complete Line Machine

Kapasiteetti: 220 tonnia, 300 tonnia, 350 tonnia, 400 tonnia, 450 tonnia
Hammassyöttölaite/ NC-syöttölaite, tyyppinen suoristus, kaksipäinen hydraulinen kelaus
Täydellinen laminointileimauskone, joka sisältää nopean laminointipuristimen, hammaspyörän syöttölaitteen, suoristimen ja kelauskoneen. Se on suunniteltu erilaisten moottoreiden laminoiduille roottoreille ja staattoreille. Se on suuri nopeus, korkea tarkkuus. Vaihda vaihdetyyppiä, nokan indeksointirullan syöttöä on tarjolla monenlaisia syöttötiheyksiä varten.

Lähetä kysely

Tuotteen Kuvaus

Laminointi leimaus Complete Line Machine

1. Tuotteen esittelyï¼š

◉ Laminointileimaus Complete Line Machine -komponenttien, kuten FAG Germanyn, NSK Japanin tai NTN Japanin laakereiden käyttö Japanissa, sen korkea tarkkuus, korkeat käyttöiän ominaisuudet tukiosien pitkän aikavälin vakauden ja toimivuuden varmistamiseksi.

◉ Nykyään yhä useammat tehtaat käyttävät Laminointi leimaus Complete Line Machine -konetta. Puristussyöttölaite on olennainen osa Laminointi leimaus Complete Line Machine -konetta. Markkinoilla on monenlaisia syöttölaitteita ja monia tyylejä. Kaikki tietävät, mitä sana "syöttölaite" tarkoittaa, mutta harvat ihmiset käyttävät sitä oikein.

◉ Markkinoilla on nyt useita eri tyyppejä ja eritelmiä klipsisyöttölaitteita. Ensimmäinen valinta on tietää syöttölaitteen asennuksen avainkohdat. Klipsisyöttölaitteen asennussuunnan tulee olla vasemmalta oikealle. Asennuspaikan ja automaattisen syöttöakselin pään tulee olla vasemmalla. Älä hukkaa sitä.

◉ Hot Tags: laminointileimaus täydellinen linjakone, hyvä merkkivalmistaja, hyvä tehdas,

2. Laminointi leimaa täydellinen rivi kone Product Parameterï ¼š

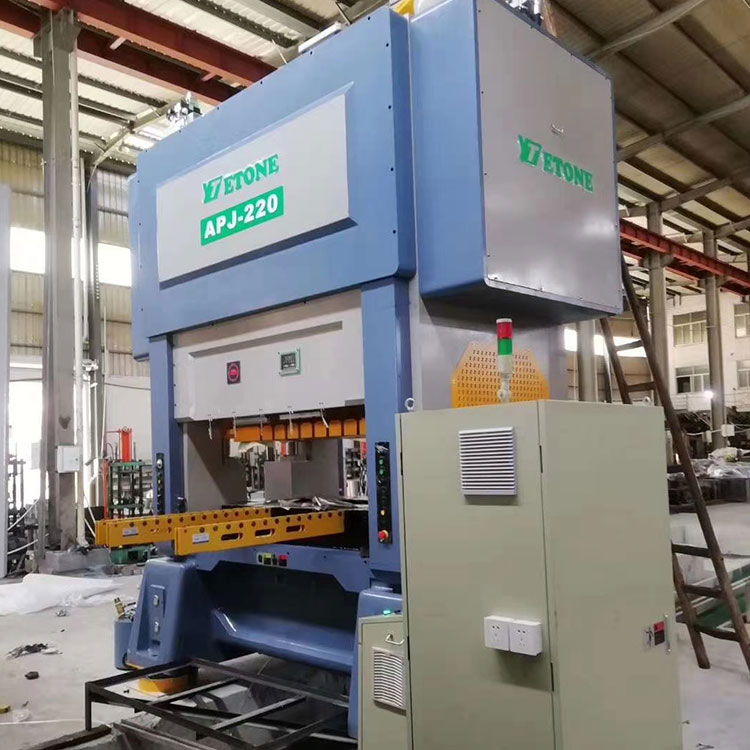

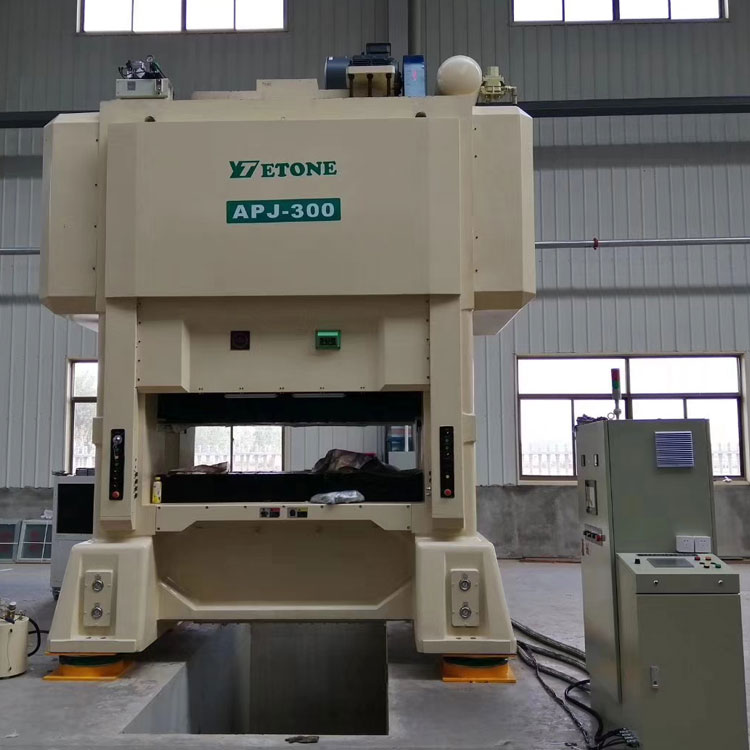

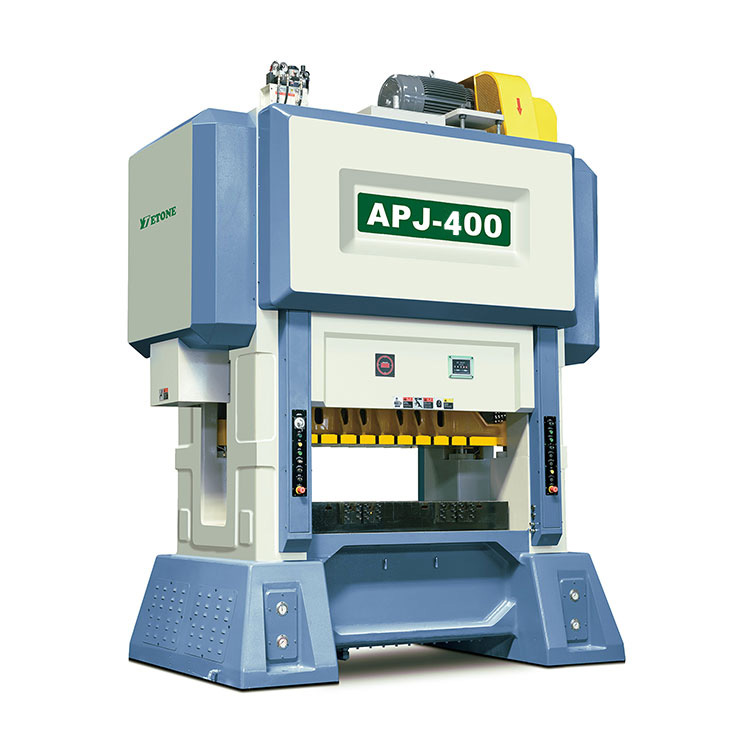

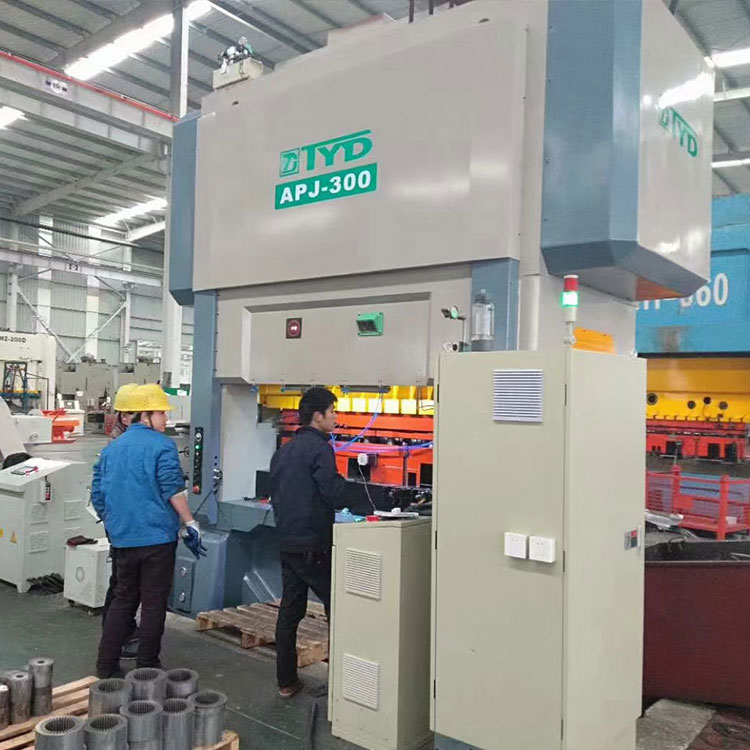

		APJ-220	APJ-300	APJ-350	APJ-400	APJ-450
Vetoisuus	tonnia	220	300	350	400	450
Matkustaa	mm	30	30	30	30-50	30-50
Iskujen määrä minuutissa	s.p.m	150-600	150-400	150-350	150-350	150-300
Pöydän pienempi koko	mm	1900x1000	2200x1000	2400x1000	2800x1200	3000x1200
Tyhjentävä reikä	mm	1400x300	2000x300	2200x300	2200x400	2500x400
Liukuva lohkoalue	mm	1900x750	2200x900	2400x900	2800x1100	3000x1100
Die korkeuden säätöisku	mm	370-420	400-450	400-450	420-480	450-500
Korkeudensäätömoottori	kw	1.5	2.2	2.2	3.7	3.7
Syöttölinjan korkeus	mm	200åœŸ50	210åœŸ50	210€ «50	220åœŸ50	270åœŸ50
Päämoottori	kw	45	55	55	75	75

3. Oheislaitteet


Kaksoispään irrotuskone	Suoristus	Vaihteistonnia syöttölaite

	P = syöttöpituus
	D=70 (vetopyörän halkaisija) N1 = ensimmäisen vaihteen hampaiden lukumäärä
	N2 = toisen vaihteen hampaiden lukumäärä
	N3=kolmannen vaihteen hampaiden lukumäärä
	N4 = neljännen vaihteen hampaiden lukumäärä

Materiaalin leveys	mm	Enintään 150	Enintään 200	Enintään 300	Enintään 400
Materiaalin ulkohalkaisija	mm	Max 1200	Max 1200	Max 1200	Max 1200
Materiaalin sisähalkaisija	mm	450-520	450-520	450-520	450-520
Materiaalin nopeus	M/min	1-60	1-60	1-60	1-60
Materiaalin paino		500 kg x 2	1QQQkgX 2	2000kg x 2	3000kg x 2
Tasoitustelaã€Œ	Kpl	11	11	11	11
Käyttömoottori		1,5kw	2 2kw	22kw	30kw

4.Kaksipäinen irrotuskone

Suorituskyvyn kuvaus

Tuotekuva

◉ Malli koostuu kolmesta osasta: karakotelon rungosta, karakotelosta ja kannakkeesta,

joistakaralaatikko on kiinteä ja sillä on pitkä akseliväli.

◉ Siinä on toimintoja, kuten pieni tilavuus, pieni jalanjälki, kätevä lastaus ja joustava

käyttääKaksinkertainenripustusrakenne soveltuu materiaalirullan käsittelyyn ja mahdollistaa toistuvan

ruokinta, säästää suurestilatausaika, tuotantokapasiteetin parantaminen ja vähentäminen

tuotantokustannukset.

◉ Virratonniarakenne, joka mahdollistaa käytön paitsi tavallisen oikaisun kanssa

koneita, mutta myös optimaalistasuorituskyky nopealla oikaisukoneella.

		TMT-200	TMT-300	TMT-400	TMT-500	TMT-600
Suurin leveys	mm	200	300	400	500	600
Materiaalin paksuus	mm	0,2-1,5	0,2-1,5	0,2-1,5	0,2-1,5	0,2-1,5
Materiaalin paino	mm	1000x2	2000x2	3000x2	4000x2	5000x2
Rullan sisähalkaisija	mm	450-530	450-530	450-530	450-530	450-530
Rullan suurin ulkohalkaisija	mm	1200	1200	1200	1200	1200

5.S-tyyppinen suoristus

Suorituskyvyn kuvaus

Tuotekuva

◉ S- tai U-tyyppinen suoristus prosessilla "sähkösignaali---> PC---> invertteri--->

nopeuden muutos",mahdollistaa täyden synkronoinnin puristimen kanssa nopeuttamalla

noin 60 m/min.

◉ Malli on varustettu kaksipäisellä materiaalirungolla, joka on helppo asentaa

toimii ja voi ollatäysin synkronoitu nopean puristimen kanssa. Varusteiden käyttö

syöttölaite tarjoaa paremman suorituskyvyn.

		SLQ-200SLQ-300	SLQ-400SLQ-500SLQ-600	SLQ-200SLQ-300	SLQ-400SLQ-500SLQ-600	SLQ-200SLQ-300
Suurin leveys	mm	200300	400500600	200300	400500600	200300
Materiaali th sairaus	mm	0.3-1.6
Rullan sisähalkaisija	mm	1200
Tasoitusnopeus	m/min	60
Moottori	HP	22	3575	22	3575	22
Woå ¤ng jännite		AC kolmivaiheinen 220V tai AC kolmivaiheinen 380V
