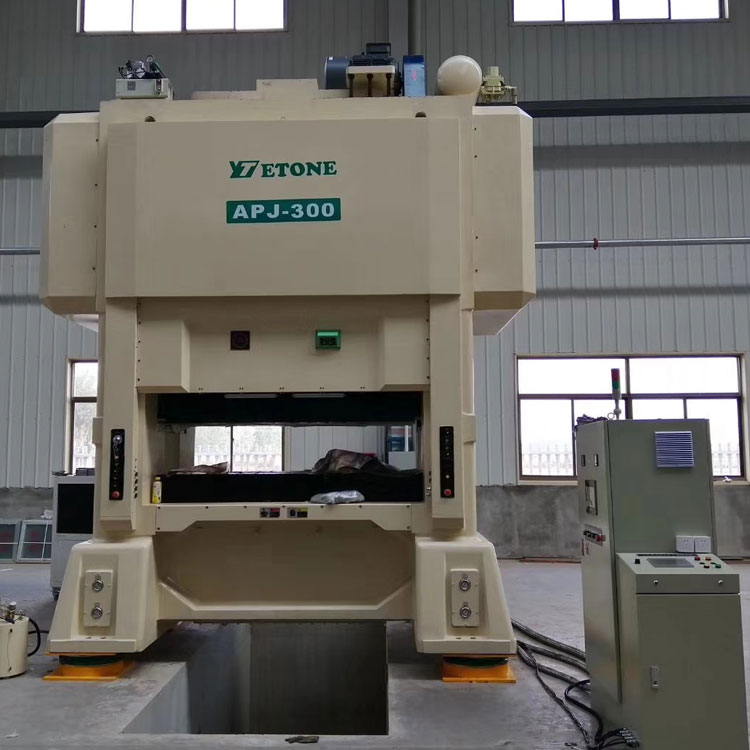

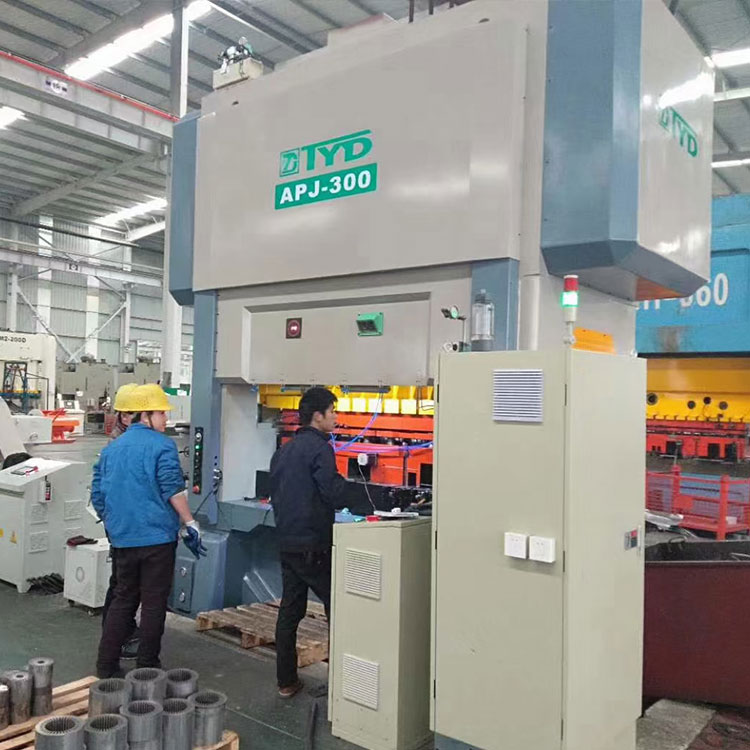

High Speed Power Press
APJ-sarja on nopea kaksoiskampipuristin, joka on suunniteltu sähkömoottoreiden laminoiduille roottoreille ja staattoreille. Se ylläpitää vakaata ja tehokasta toimintoa suuren staattorin ja roottorin leimaamisessa, generaattorimoottorin ja teollisuusmoottorin laminoinnissa. Se on erityisesti tarkoitettu kodinkonemoottorin, sähkötyökalumoottorin, tuuletinmoottorin, automoottorin, pumppumoottorin, tasavirtaharjattoman moottorin, tasavirtamoottorin jne. valmistukseen.
2.Nopean leimauspuristimen ominaisuudet
1. Korkea jäykkyys
Erittäin jäykkä, erittäin tarkka runko, hitsattu teräslevyllä ja lämpökäsittelyn jälkeen eliminoi sängyn sisäisen jännityksen.
2. Painovoimakeskuksen tasapaino
Lähetyskeskus ja koko koneen keskikohta ovat yleensä samat, jotta varmistetaan leimauksen tarkkuus ja vakaus.
3. Toiminnan vakaus ja turvallisuus
Kytkin/jarrulaitteet ovat erittäin herkkiä, korkean nopeuden tarkkuuslaminointipuristin yhdistettynä kansainvälisiin huippuluokan kaksoissolenoidiventtiileihin ja ylikuormitussuojalaitteisiin, jotta varmistetaan rei'itysliukukappaleen toiminnan ja pysäytyksen tarkkuus ja turvallisuus.
Liukusäätimen säätömekanismilla on korkea tarkkuus, ja säätötuotanto on turvallisempaa ja nopeampaa.
4. Korkea tarkkuus
Kampiakseli, hammaspyörä, hammaspyörän akseli ja muut kitkaosat karkaistaan ja lämpökäsitellään ennen hiomista. Niillä on korkea kulutuskestävyys ja tasapaino, vakaa suorituskyky ja ne takaavat rei'in laadun ja käyttöiän.
5. High Speed Precision Lamination Puristimen käsittelyautomaatio
Se voidaan yhdistää mihin tahansa automaattiseen syöttömekanismiin tuotannon automatisoimiseksi, kustannusten vähentämiseksi ja tehokkuuden parantamiseksi.
|
|
APJ-220 |
APJ-300 |
APJ-350 |
APJ-400 |
APJ-450 |
Vetoisuus |
tonnia |
220 |
300 |
350 |
400 |
450 |
Matkustaa |
mm |
30 |
30 |
30 |
30-50 |
30-50 |
Iskujen määrä minuutissa |
s.p.m |
150-600 |
150-400 |
150-350 |
150-350 |
150-300 |
Pöydän pienempi koko |
mm |
1900x1000 |
2200x1000 |
2400x1000 |
2800x1200 |
3000x1200 |
Tyhjentävä reikä |
mm |
1400x300 |
2000x300 |
2200x300 |
2200x400 |
2500x400 |
Liukuva lohkoalue |
mm |
1900x750 |
2200x900 |
2400x900 |
2800x1100 |
3000x1100 |
Die korkeuden säätöisku |
mm |
370-420 |
400-450 |
400-450 |
420-480 |
450-500 |
Korkeudensäätömoottori |
kw |
1.5 |
2.2 |
2.2 |
3.7 |
3.7 |
Syöttölinjan korkeus |
mm |
200土50 |
210土50 |
210€ «50 |
220土50 |
270土50 |
Päämoottori |
kw |
45 |
55 |
55 |
75 |
75 |
3.Koneen vakiovarusteet
1 Voitelujärjestelmä: käytä korkeapaineöljyä kampiakselin keskeltä(Japan SHOWA)
2 PLC-ohjausjärjestelmä: tuottaa leikkaussignaaleja
3 Laakeri: NSK Japan
4 Öljyn sumutin: SMC Japan
5 Ilmakytkin ja kontaktori: Schnede France
6 Öljytiiviste: NOK Japan
7 Automaattisen tasapainotusjärjestelmän suunnittelu
8 Elektroninen liukusäätöjärjestelmä
9 T-Mobile-leikkauspöytä
10 Hydraulinen liukulukituslaite
11 Materiaalin loppumisen ilmaisin
12 Invertteri:
13 Sähköinen kytkinventtiili
14 Kytkinrakenne: (OMPI Italia )
15 Rele: Omron
16 Kulman ja nopeuden näyttö: TOYO
17 Ilmanpaineliitos: ARK Korea
18 Kampiakseli: SNCM8, Hiontaohjain: AKS Japan
19 Automaattinen lämpötasapainotus painin/liukukappaleen mikrotuuma-asennossa
20 Syöttöhäiriön ilmaisin
21 Työkalulaatikko ja koneen toimitus 1
4. Vakiovarusteet:
1 nopea syöttölaite (leveysvalinta: 150/200/300/400)
2 kaksoispäätä irroitin
3 Suoristaja S-lenkillä (leveysvalinta: 200/300/400)
4 Automaattinen öljynpoistolaite
5 Auto Power Die elinikäinen järjestelmä:
6-verkinen varsijärjestelmä: 2 kpl
7 Tärinänvaimennusjärjestelmä
8 Kourun ohjain:
9 solenoidiventtiilin asennusjärjestelmä: 10 kpl
5. Valinnaiset lisävarusteet
1. Pohja kuolleiden ilmaisin
2. Pikapuristuslaite
3. Turvaovi
4. Muut
