Nopea puristusmoottorin laminointi
1.Tuotteen esittely

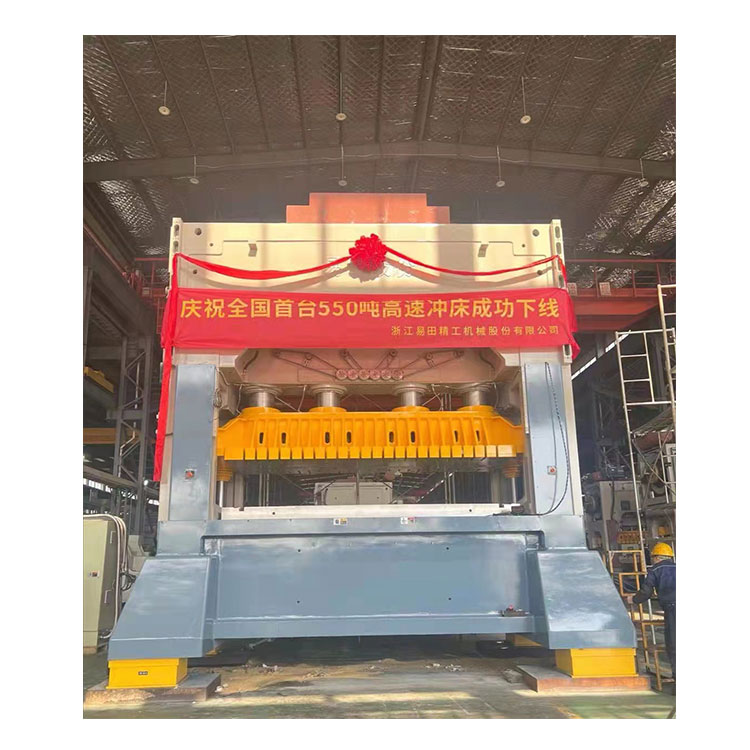

Olemme ensimmäinen ja suurin nopean puristimen valmistaja Kiinassa. 550 tonnin nopea puristusmoottorin laminointi on tarkoitettu kuuluisalle muotti-/suulaketehtaalle Ningbossa Kiinassa. Tässä nopeassa puristusmoottorilaminoinnissa käytetään lujaa valurautarunkoa ja vahvaa runkorakennetta. Jännityksenpoiston jälkeen se varmistaa pitkän aikavälin tarkkuuden, materiaalin vakauden ja tarkkuuden.
Tämän nopean puristuskoneen leimaustarkkuus on 0,015 mm tai jopa 0,01 mm, pystytarkkuus on jopa 1,2 johtoa ja maksiminopeudet 1300 kertaa/min. Se soveltuu enimmäkseen jatkuvaan leimaustuotantoon.
2. Tekniset tiedot:
|
|
APJ-220 |
APJ-300 |
APJ-350 |
APJ-400 |
APJ-450 |
Vetoisuus |
tonnia |
220 |
300 |
350 |
400 |
450 |
Matkustaa |
mm |
30 |
30 |
30 |
30-50 |
30-50 |
Iskujen määrä minuutissa |
s.p.m |
150-600 |
150-400 |
150-350 |
150-350 |
150-300 |
Pöydän pienempi koko |
mm |
1900x1000 |
2200x1000 |
2400x1000 |
2800x1200 |
3000x1200 |
Tyhjentävä reikä |
mm |
1400x300 |
2000x300 |
2200x300 |
2200x400 |
2500x400 |
Liukuva lohkoalue |
mm |
1900x750 |
2200x900 |
2400x900 |
2800x1100 |
3000x1100 |
Die korkeuden säätöisku |
mm |
370-420 |
400-450 |
400-450 |
420-480 |
450-500 |
Korkeudensäätömoottori |
kw |
1.5 |
2.2 |
2.2 |
3.7 |
3.7 |
Syöttölinjan korkeus |
mm |
200 la 50 |
210 la 50 |
210 master 50 |
220 la 50 |
270 la 50 |
Päämoottori |
kw |
45 |
55 |
55 |
75 |
75 |
3.Koneen vakiovarusteet
1Voitelujärjestelmä: käytä korkeapaineöljyä kampiakselin keskeltä (Japan SHOWA)
2PLC-ohjausjärjestelmä: antaa leikkaussignaaleja
3Laakeri: NSK Japan
4 Öljyn sumutin: SMC Japan
5Ilmakytkin ja kontaktori: Schnede France
6 Öljytiiviste: NOK Japan
7 Automaattisen tasapainotusjärjestelmän suunnittelu
8Elektroninen liukusäätöjärjestelmä
9T-Mobile leikkauspöytä
10 Hydraulinen liukulukituslaite
11 Materiaalin loppumisen ilmaisin
12 Invertteri:
13 Sähköinen kytkinventtiili
14Kytkimen rakenne: (OMPI Italia )
15 Rele: Omron
16Kulman ja nopeuden näyttö: TOYO
17Ilmanpaineliitos: ARK Korea
18 Kampiakseli: SNCM8, Hiontaopas: AKS Japan
19Automaattinen lämpötasapainotus painin/liukukappaleen mikrotuuma-asennossa
20 Syöttöhäiriön ilmaisin
21Työkalulaatikko ja konetoimitus1
4.Vakiovarusteet:
1 Nopea syöttölaite
2Kaksitelineinen irrotuskone
3 Suoristaja S-lenkillä
4 Automaattinen öljylaite kuolee
5Auto Power Die elinikäinen järjestelmä:
6 Die Arm -järjestelmä: 2 kpl
7 Tärinänvaimennusjärjestelmä
8Ruukun ohjain:
9Sulenoidiventtiilin asennusjärjestelmä: 10 kpl
5. Valinnaiset lisävarusteet
1. Pohja kuolleiden ilmaisin
2. Pikapuristuslaite
3. Turvaovi
4. Muut
