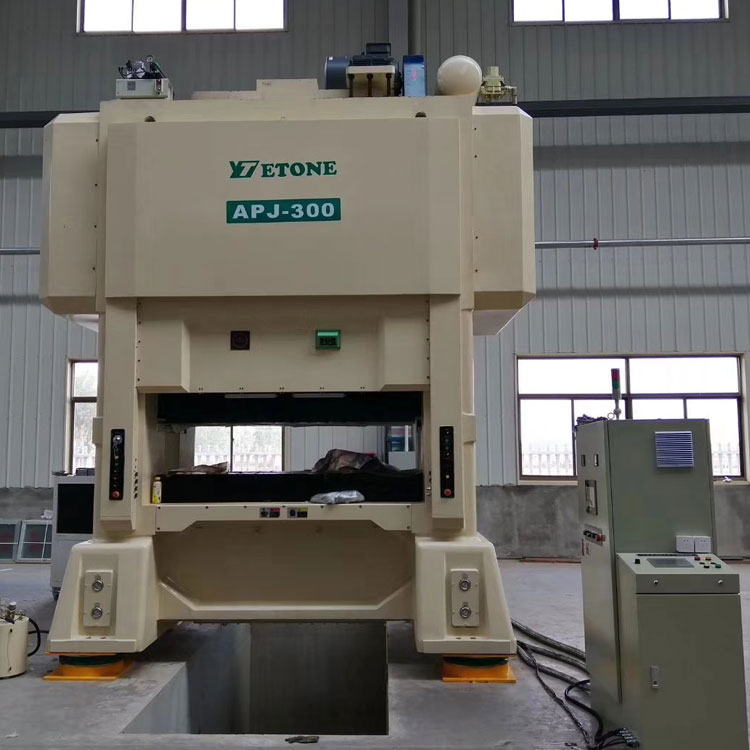

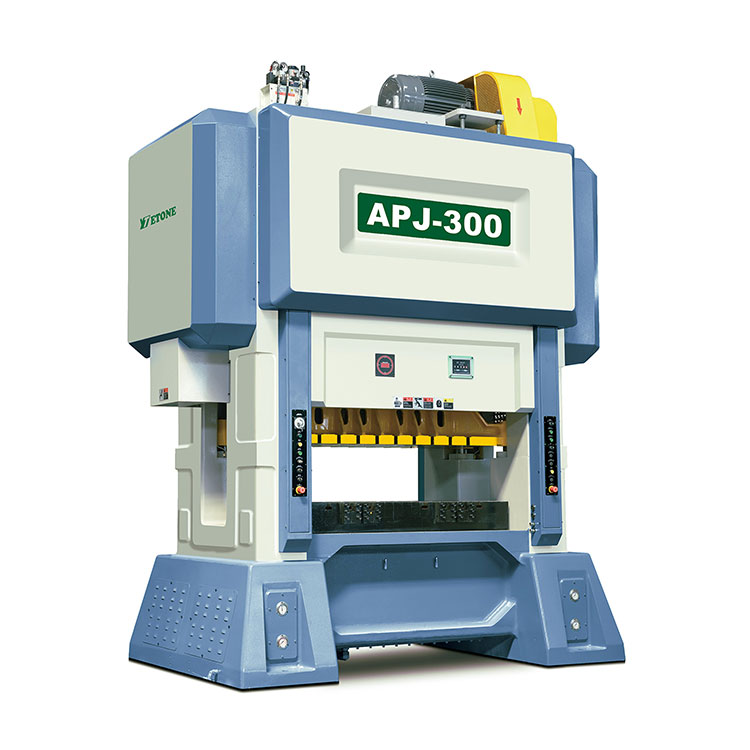

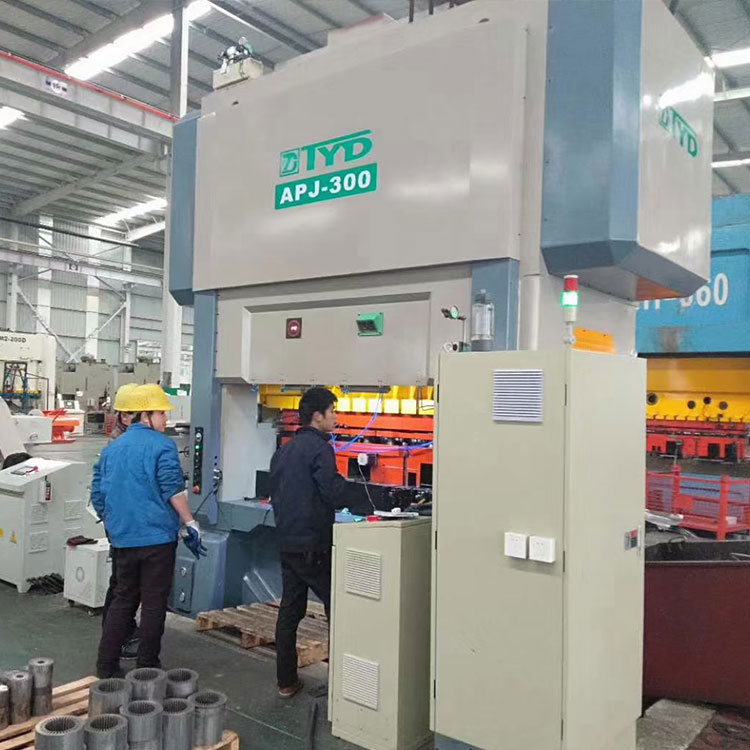

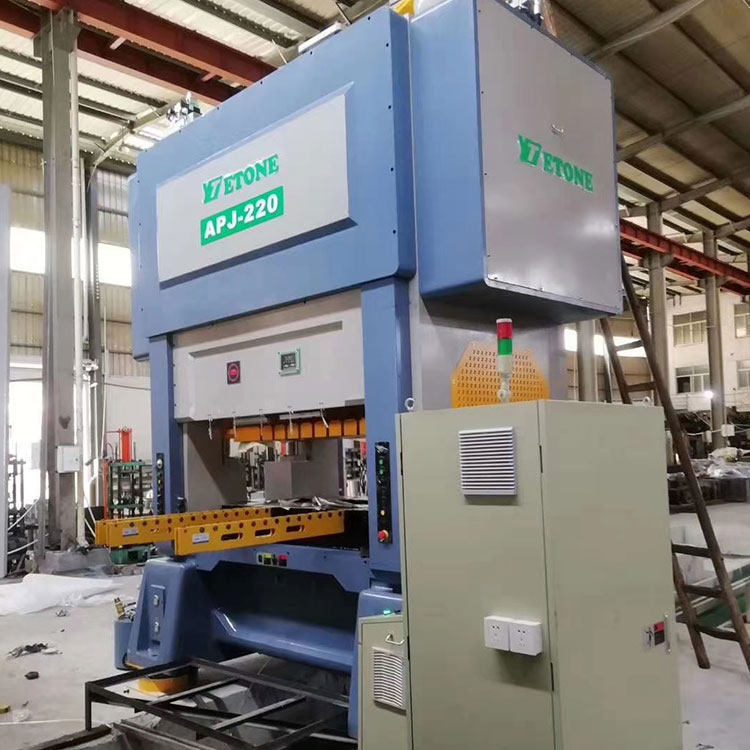

Moottorin laminointirei'ityspuristin
1. Tuotteen esittely
Laminointileimaus Complete Line Machine -komponenttien, kuten FAG Germanyn, NSK Japanin tai NTN Japanin laakereiden käyttö Japanissa, sen korkea tarkkuus, korkeat käyttöiän ominaisuudet tukiosien pitkän aikavälin vakauden ja toimivuuden varmistamiseksi.
Nykyään yhä useammat tehtaat käyttävät Lamination Stamping Complete Line Machine -konetta. Puristussyöttölaite on olennainen osa Lamination Stamping Complete Line Machine -konetta. Markkinoilla on monenlaisia syöttölaitteita ja monia tyylejä. Kaikki tietävät, mitä sana "syöttölaite" tarkoittaa, mutta harvat ihmiset käyttävät sitä oikein.
Markkinoilla on nyt useita eri tyyppejä ja eritelmiä klipsisyöttölaitteita. Ensimmäinen valinta on tietää syöttölaitteen asennuksen avainkohdat. Klipsisyöttölaitteen asennussuunnan tulee olla vasemmalta oikealle. Asennuspaikan ja automaattisen syöttöakselin pään tulee olla vasemmalla. Älä hukkaa sitä. Hot Tags: laminointi leimaa täydellinen linja kone, hyvä merkkivalmistaja, hyvä tehdas,
|
|
APJ-220 |
APJ-300 |
APJ-350 |
APJ-400 |
APJ-450 |
Vetoisuus |
tonnia |
220 |
300 |
350 |
400 |
450 |
Matkustaa |
mm |
30 |
30 |
30 |
30-50 |
30-50 |
Iskujen määrä minuutissa |
s.p.m |
150-600 |
150-400 |
150-350 |
150-350 |
150-300 |
Pöydän pienempi koko |
mm |
1900x1000 |
2200x1000 |
2400x1000 |
2800x1200 |
3000x1200 |
Tyhjentävä reikä |
mm |
1400x300 |
2000x300 |
2200x300 |
2200x400 |
2500x400 |
Liukuva lohkoalue |
mm |
1900x750 |
2200x900 |
2400x900 |
2800x1100 |
3000x1100 |
Die korkeuden säätöisku |
mm |
370-420 |
400-450 |
400-450 |
420-480 |
450-500 |
Korkeudensäätömoottori |
kw |
1.5 |
2.2 |
2.2 |
3.7 |
3.7 |
Syöttölinjan korkeus |
mm |
200土50 |
210土50 |
210€ «50 |
220土50 |
270土50 |
Päämoottori |
kw |
45 |
55 |
55 |
75 |
75 |
3. Oheislaitteet
|
|
|
Kaksoispään irrotuskone |
Suoristus |
Vaihteistonnia syöttölaite |
|
||
|
P = syöttöpituus |
|
D = 70 (vetopyörän halkaisija) |
||
N1 = ensimmäisen vaihteen hampaiden lukumäärä |
||
N2 = toisen vaihteen hampaiden lukumäärä |
||
N3=kolmannen vaihteen hampaiden lukumäärä |
||
N4 = neljännen vaihteen hampaiden lukumäärä |
|
Materiaalin leveys |
mm |
Max .150 |
Enintään 200 |
Enintään 300 |
Enintään 400 |
|
Materiaalin ulkohalkaisija |
mm |
Max 1200 |
Max 1200 |
Max 1200 |
Max 1200 |
|
Materiaalin sisähalkaisija |
mm |
450-520 |
450-520 |
450-520 |
450-520 |
|
Materiaalin nopeus |
M/min |
1-60 |
1-60 |
1-60 |
1-60 |
|
Materiaalin paino |
|
500kg x 2 |
1QQQkg X 2 |
2000kg x 2 |
3000kg x 2 |
|
Tasoitusrulla |
Kpl |
11 |
11 |
11 |
11 |
|
Käyttömoottori |
|
1,5kw |
2 2kw |
22kw |
30kw |
4. Kaksoispään irrotuskone
Suorituskyvyn kuvaus
Malli koostuu kolmesta osasta: karakotelon rungosta, karakotelosta ja kannakkeesta, joista karalaatikko on kiinteä ja sillä on pitkä akseliväli. Siinä on toimintoja, kuten pieni tilavuus, pieni jalanjälki, kätevä lastaus ja joustava käyttö
Kaksoisriippuva rakenne soveltuu materiaalirullan käsittelyyn ja mahdollistaa toistuvan ruokinnan, mikä säästää huomattavasti latausaikaa, parantaa tuotantokapasiteettia ja alentaa tuotantokustannuksia. Käytössä on tehotonnia rakenne, joka mahdollistaa paitsi käytön tavallisilla oikaisukoneilla myös optimaalisen suorituskyvyn nopealla oikaisukoneella.
|
|
|
TMT-200 |
TMT-300 |
TMT-400 |
TMT-500 |
TMT-600 |
Suurin leveys |
mm |
200 |
300 |
400 |
500 |
600 |
|
Materiaalin paksuus |
mm |
0,2-1,5 |
0,2-1,5 |
0,2-1,5 |
0,2-1,5 |
0,2-1,5 |
|
Materiaalin paino |
mm |
1000x2 |
2000x2 |
3000x2 |
4000x2 |
5000x2 |
|
Rullan sisähalkaisija |
mm |
450-530 |
450-530 |
450-530 |
450-530 |
450-530 |
|
Rullan suurin ulkohalkaisija |
mm |
1200 |
1200 |
1200 |
1200 |
1200 |
5.S tyyppinen suoristus
suorituskyvyn kuvaus
S- tai U-tyyppinen suoristus prosessilla "sähkösignaali---> PC---> invertteri---> nopeuden vaihto", mahdollistaa täyden synkronoinnin puristimen kanssa nopeudella noin 60m/min. Malli on varustettu kaksipäisellä materiaalirungolla, jota on helppo käyttää ja joka voidaan synkronoida täysin nopean puristimen kanssa. Vaihteistonnia syöttölaitteen käyttö tarjoaa paremman suorituskyvyn.
|
|
|
SLQ-200 SLQ-300 |
SLQ-400 SLQ-500 SLQ-600 |
Suurin leveys |
mm |
200 300 |
400 500 600 |
|
Materiaalin paksuus |
mm |
0 3-1.6 |
||
Rullan sisähalkaisija |
mm |
1200 |
||
Tasoitusnopeus |
m/min |
60 |
||
Moottori |
HP |
2 2 |
3 5 75 |
|
Woå ¤ng jännite |
|
ACkolmivaiheinen22 0V或ACkolmivaiheinen380V |
AC kolmivaiheinen 220V tai AC kolmivaiheinen 380V |
